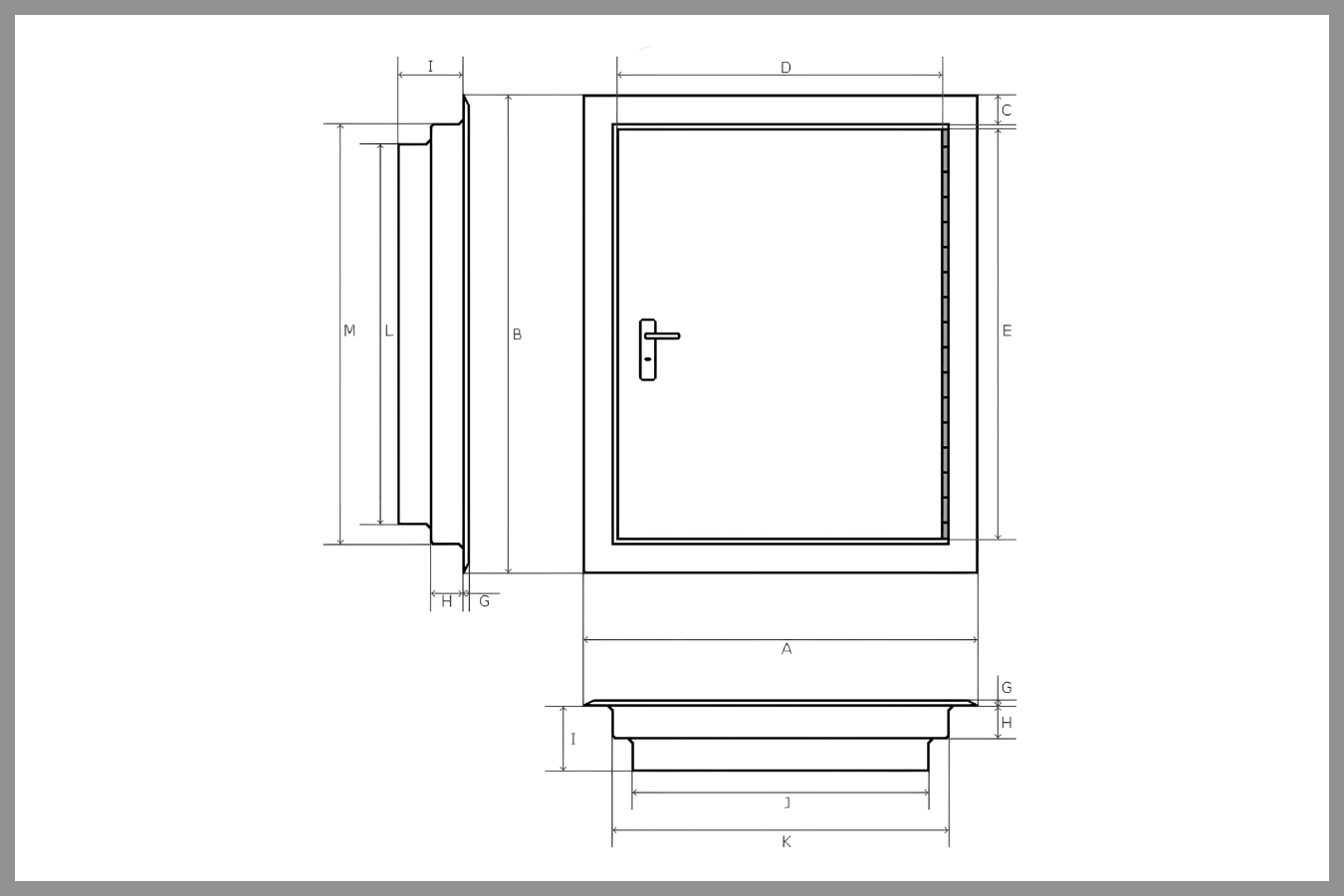

Abmessungen und Gewichte der Kabinentüren

Produkt	Gewicht	A	B	C	D	E	G	H	I	J	K	L	M
CD-20V	7,4 kg	521	770	36	434	683	4	42	*	394	456	643	705
CD-30V	8,1 kg	620	720	36	533	633	4	42	*	493	555	593	655
CD-35V	9,9 kg	519	1109	36	432	1022	4	42	*	392	454	982	1044
CD-38V	10,6 kg	720	913	36	633	826	4	42	*	593	655	786	848
CD-40V	13,3 kg	720	1109	36	633	1022	4	42	*	593	655	982	1044
CD-42V	13,5 kg	618	1310	36	531	1223	4	42	*	491	553	1183	1245

* Abhängig von der Wandstärke.

CD30VL, CD38VL und CD40VL haben die gleichen Abmessungen, sind jedoch nach links öffnend.
Die Öffnungsseite ist für den Einbau im Wohnbereich vorgesehen.

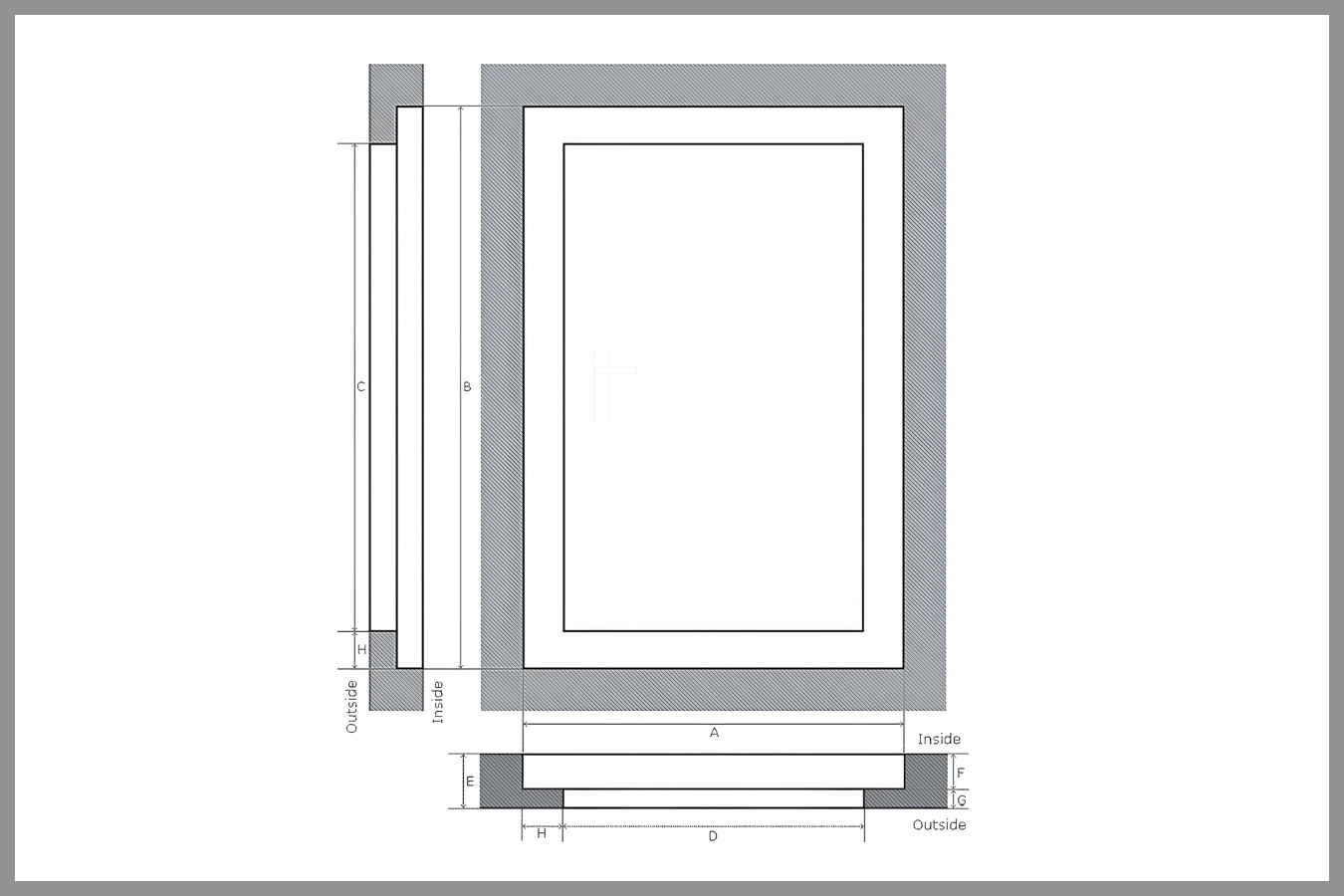

Produkt	A	B	C	D	E	F	G	H
CD-20V	470	719	659	410	*	42	*	30
CD-30V	569	669	609	509	*	42	*	30
CD-35V	468	1058	998	408	*	42	*	30
CD-38V	669	862	802	609	*	42	*	30
CD-40V	669	1058	998	609	*	42	*	30
CD-42V	567	1259	1199	507	*	42	*	30

* Abhängig von der Wandstärke.

CD30VL, CD38VL und CD40VL haben die gleichen Abmessungen, sind jedoch linksdrehend.
