Installatiehandleiding
Deuren (DE) & Hor (HOPL)

Lees de voorgeschreven instructies voor de veiligheid en voorschriften van de autofabrikant en de onderhoudswerkplaatsen aandachtig door.

Laat alle gekleurde afstandhouders op hun huidige plaats zitten totdat de deur volledig is gemonteerd!

We raden u ten zeerste aan om, voordat u met de installatie begint, na te gaan of dit gevolgen heeft voor de registratie van het voertuig. Dit om mogelijke problemen met overheidsinstanties en/of uw verzekeringsmaatschappij te voorkomen.

Outbound aanvaardt geen aansprakelijkheid voor schade in de volgende gevallen:

• Schade aan het product als gevolg van mechanische invloeden.
• Aanpassingen aan de deur en het hor.
• Wij raden af om het voertuig en de producten in een donkere kleur te spuiten of te schilderen. Donkere kleuren absorberen warmte en hebben invloed op het voertuig en de geïnstalleerde producten. Dit kan leiden tot schade of vervorming van de producten en de werking ervan negatief beïnvloeden.

Waarschuwing! Het niet opvolgen van deze instructie kan materiële schade veroorzaken en de werking van de deur en het hor belemmeren.

Opmerking: Als u niet over voldoende technische kennis beschikt om de onderdelen in voertuigen te monteren, dient u het raam door een specialist in uw voertuig te laten monteren.

Houd rekening met het volgende:

• Mocht er een storing of defect optreden, neem dan onmiddellijk contact op met een gespecialiseerde werkplaats.
• Controleer voordat u aan uw reis begint of de deur goed is afgesloten en geen schade vertoont.
• Sluit de deur bij harde wind en bij neerslag

Waarschuwing! Houd de deur tijdens het rijden altijd gesloten en op slot.

Controleer vóór de montage de wanddikte van uw voertuig. De Outbound-deur kan zonder aanpassingen worden gebruikt in een wand met een dikte van 60 tot 85 mm, zowel met als zonder hor. Afhankelijk van de constructie kan het nodig zijn om de wand te versterken.

Bij een dikte van minder dan 60 mm verzoeken wij u de muur op te vullen en te verstevigen met een kozijn.

Houd bij het kiezen van de installatielocatie rekening met het volgende:

• Aangrenzende onderdelen (bevestigings- en verstevigingsdelen), kabels en kasten in het interieur van het voertuig mogen bij het zagen van het gat niet worden beschadigd.
• Er moet voldoende ruimte beschikbaar zijn voor de montage van het kozijn.
• Installeer het kozijn uitsluitend op vlakke oppervlakken en buig het kozijn niet.
• Torsie en spanning in de laadbak en het voertuig kunnen de deur beschadigen, waardoor er bijvoorbeeld scheuren ontstaan of de deur niet meer goed sluit.
• Controleer de uitlijning van de deur aan de binnen- en buitenzijde van het voertuig.
• Deuren en luiken worden geleverd met één sleutel, tenzij anders besteld.
• Monteer de deur altijd met het scharnier naar de voorkant van het voertuig gericht.

Op de foto zijn de deuren samen met het hor (HO-PL) gemonteerd.

Als het niet mogelijk is om het plat op de vloer te plaatsen, zie dan de afbeelding rechts, waar een drempel voor een hordeur wordt gebruikt.

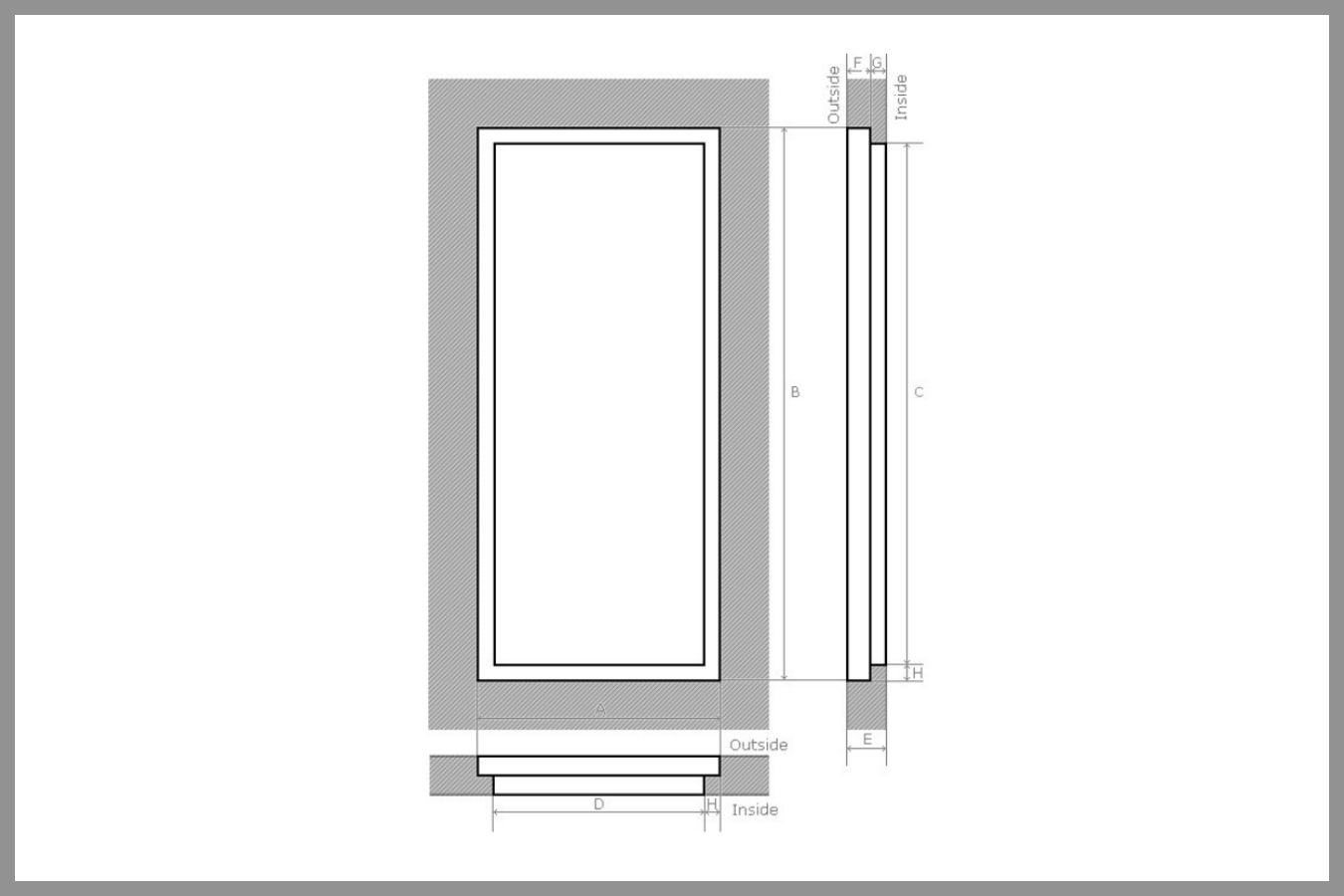

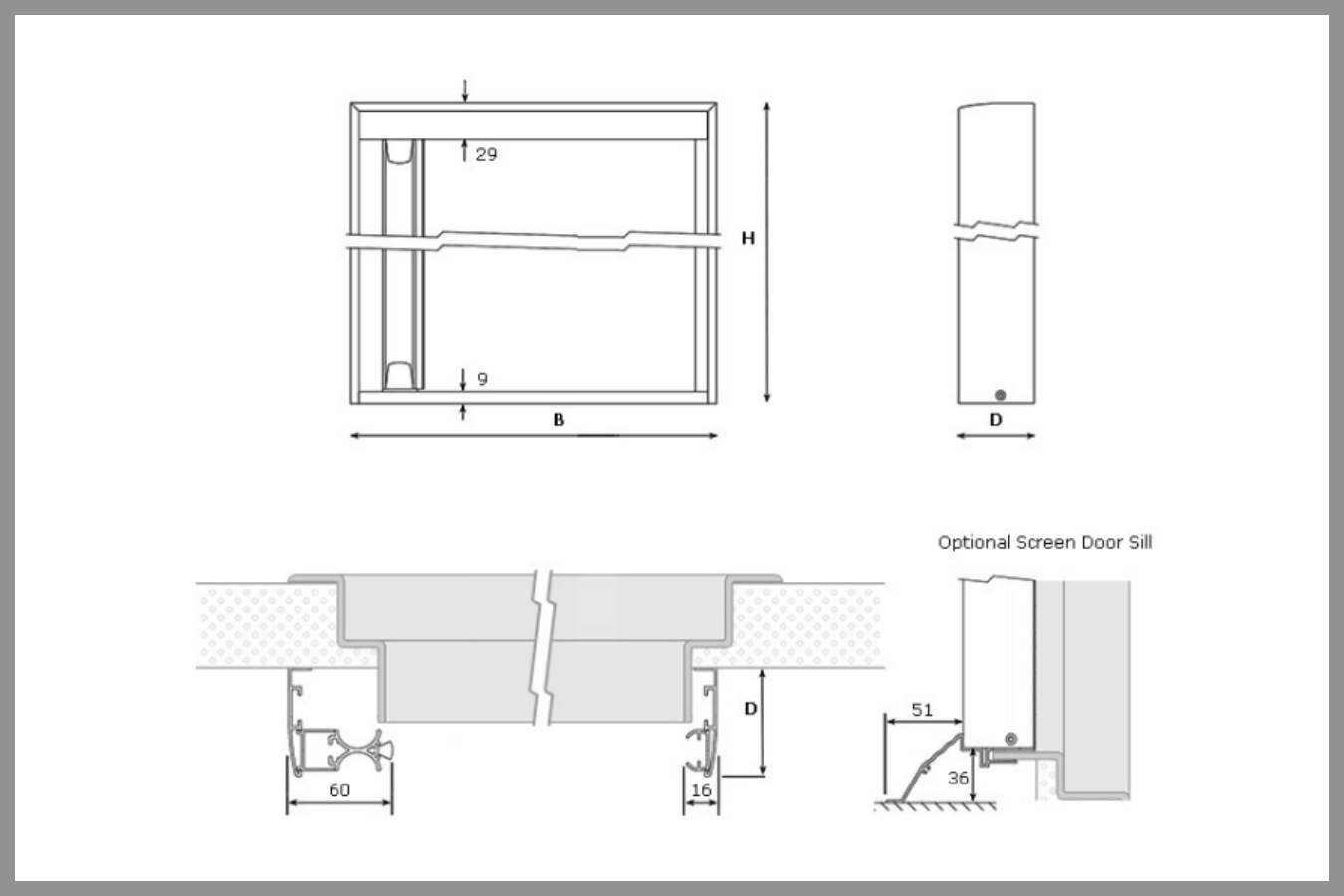

Maak de uitsparing volgens de onderstaande tekening. In de tekening en het schema met de afmetingen is al rekening gehouden met een marge, zodat de producten zo goed mogelijk kunnen worden gemonteerd. Plaats het product altijd zonder spanning.

E is afhankelijk van de wanddikte – E min. 40 mm, max. 70 mm.

Voorbereiding van het montageoppervlak en het product

• Schuur het te verlijmen oppervlak met schuurpapier, maak het oppervlak dat u wilt verlijmen schoon en ontvet het.
• Breng vervolgens de activator (of een gelijkwaardig product) aan volgens de instructies van de lijmfabrikant.
• Afhankelijk van de instructies van de lijmfabrikant kan een grondlaag nodig zijn.

Montage van de deur

• Breng lijm aan op het frame.
• Plaats het kozijn in de opening en oefen druk uit op het kozijn.
• Ontgrendel de handgreep zodat er geen spanning op het kozijn staat, open de deur niet en laat de gekleurde afstandhouders op hun plaats zitten.
• Zorg ervoor dat het kozijn volledig recht is en nergens verbogen of verdraaid is, met name ter hoogte van het slot.
• Controleer visueel of alle lijm volledig onder het kozijn vandaan is gekomen en of het buitenkozijn volledig in contact staat met het wandoppervlak, zonder dat er nog openingen overblijven.
• Verwijder overtollige lijm onmiddellijk na de installatie.
• Open het product niet en gebruik geen klemmen om het kozijn in het wandpaneel vast te klemmen. Plakband is een goed alternatief.
• Laat de lijm 24 uur uitharden.
• Zodra de lijm is uitgehard en voldoende sterkte heeft, moet u controleren of het wandpaneel nog steeds vlak en recht is. Een wandpaneel dat niet vlak of niet recht is, beïnvloedt de functioneelheid en het sluiten van de Outbound-deur en kan ertoe leiden dat het product niet waterdicht is.
• Controleer het deurkozijn op de juiste plaatsing en het sluiten van de deur en het slot. Zorg ervoor dat de gekleurde afstandhouders daarna weer op hun plaats zitten.
• Sluit de deur en controleer of de muur en de deur helemaal recht en vlak zijn; dit is vooral belangrijk ter hoogte van het slot. Gebruik indien nodig de afstandhouders om ervoor te zorgen dat alles recht zit.
• Werk de binnennaad af met lijm (of iets vergelijkbaars).
• Na 24 uur kunnen de gekleurde afstandhouders worden verwijderd en kan het product worden gebruikt en – indien van toepassing – kan het vliegenraam worden gemonteerd.

Een laatste controle uitvoeren

• Controleer na de installatie of de deur goed werkt.
• Vermeld indien nodig het nieuwe voertuiggewicht in de voertuigdocumenten.

De Outbound-deur openen en sluiten:

Draai aan de handgreep om de deur te ontgrendelen en te openen.

De deur sluiten:

De deur is volledig gesloten wanneer u de handgreep achter het slot vanaf de binnenkant naar u toe trekt, en is vergrendeld zodra u een klik hoort. Vergrendel en sluit de deur met de draaiknop aan de binnenkant of met de sleutel aan de buitenkant.

• Plaats het hor over het deurkozijn en controleer of het goed zit.
• Maak het te verlijmen oppervlak voor. Lijm of schroef het frame aan de muur vast. (Een paar druppels lijm zijn voldoende).

Montage van de drempel met hor

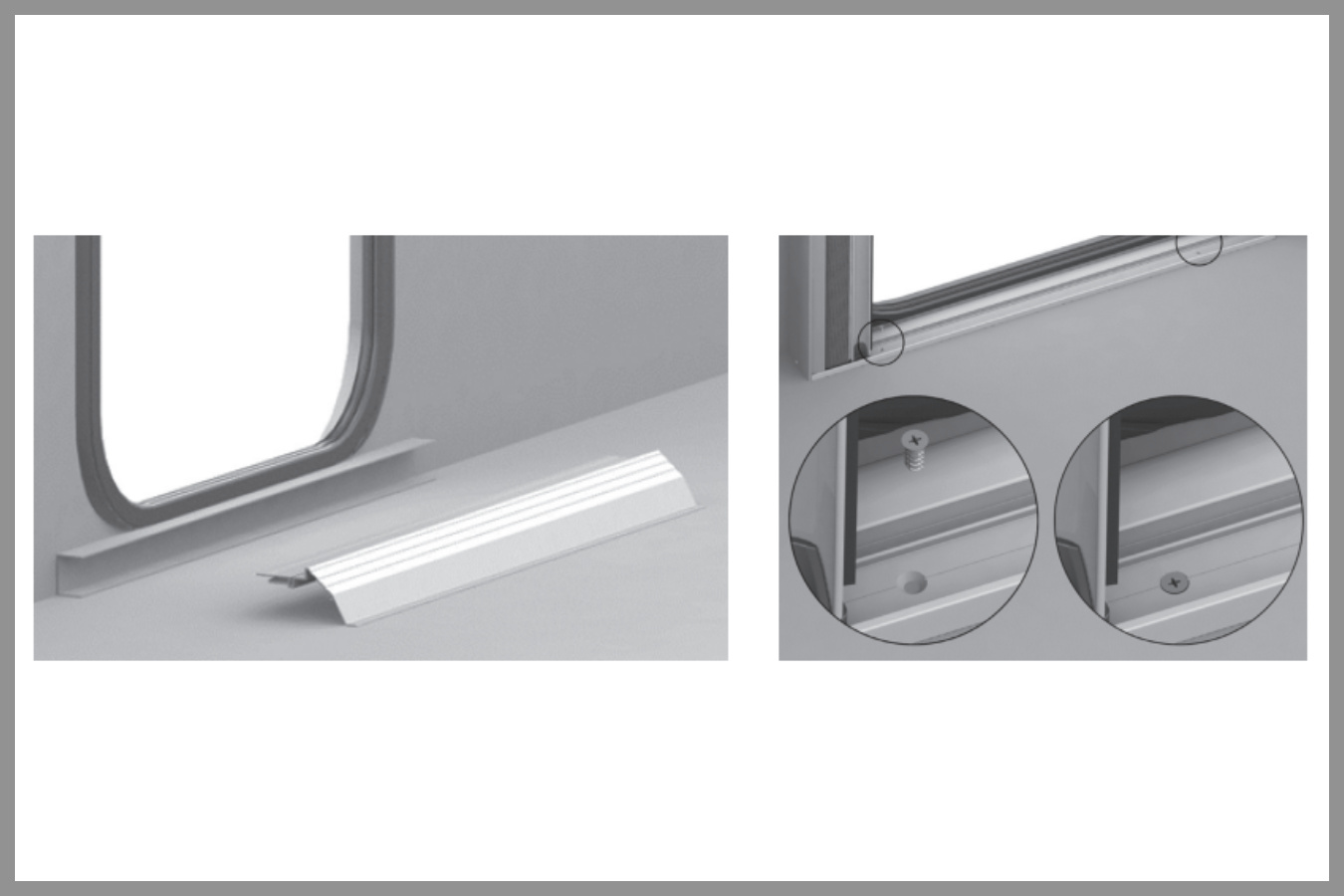

• Als u een drempel hebt besteld, plaats dan het U-profiel tegen de muur en lijm of schroef het profiel aan de muur vast.
• Plaats eerst de drempel, voordat je het horretje aanbrengt.
• Schroef het hor en de drempel aan elkaar vast. Maak het te verlijmen oppervlak voor. Lijm of schroef het frame aan de muur vast. (Een paar druppels lijm zijn voldoende).

Als u de producten niet correct kunt installeren, neem dan contact op met een specialist, een werkplaats of met Outbound via www.outbound.eu.

• Smeer het slot regelmatig in met een geschikt smeermiddel.
• Reinig het hor met milde zeep en water.
• Wij raden aan om de rails in te smeren met een siliconenspray.
• Breng talkpoeder aan op het afdichtingsrubber van de deur; dit verlengt de levensduur van het rubber.

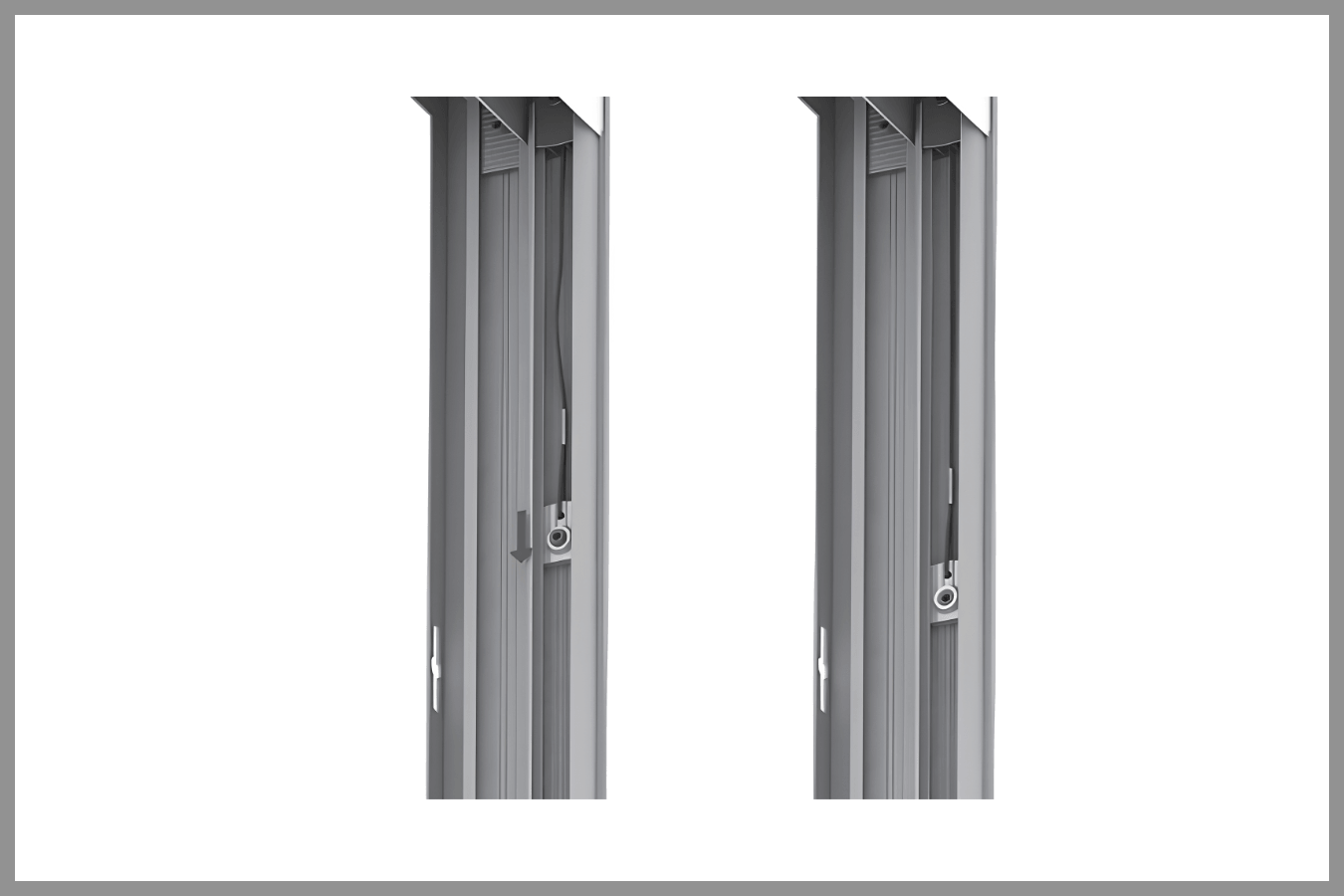

• Stel het vliegenhor af door het klemblok in het sluitprofiel te verschuiven totdat het koord licht gespannen is, terwijl de trekstang op zijn plaats blijft zitten. Draai het klemblok vast. Herhaal deze handeling voor het koord in het bovenprofiel.

Als de deur of het hor defect is, neem dan contact op met uw verkooppunt in uw land of stuur een e-mail naar info@outbound.eu. U kunt ook onze algemene voorwaarden raadplegen op onze website.
