Manuel d'installation
Trappe panoramique (PL)

Veuillez lire attentivement les consignes de sécurité et les dispositions prescrites par le constructeur du véhicule
et les ateliers d'entretien.

Veuillez laisser toutes les entretoises colorées à leur emplacement actuel jusqu'à ce que la trappe panoramique soit entièrement installée !

Outbound décline toute responsabilité en cas de dommages dans les cas suivants :

• Dommages subis par le produit à la suite d'actions mécaniques.
• Modifications apportées à la trappe panoramique.
• En cas d'utilisation non conforme.
• Si les instructions du manuel n'ont pas été respectées.
• Nous vous déconseillons de peindre ou de vaporiser le véhicule et les produits avec une couleur foncée. Les couleurs foncées absorbent la chaleur et l'
  peut endommager le véhicule et les produits installés.

Attention ! Le non-respect de cette consigne peut entraîner des dommages matériels et nuire au bon fonctionnement de la trappe panoramique.

Remarque : si vous ne disposez pas des connaissances techniques suffisantes pour installer les composants dans les véhicules, nous vous recommandons de faire appel à un spécialiste pour l'installation de la trappe panoramique.

Veuillez noter ce qui suit :

• En cas de panne ou de dysfonctionnement, veuillez vous adresser immédiatement à un atelier spécialisé.
• Avant de prendre la route, vérifiez que la trappe panoramique a une serrure fonctionnelle et qu'elle ne présente aucun dommage.
• Fermez la trappe panoramique en cas de vent fort et en cas de précipitations.

Attention !Veillez à toujours verrouiller la trappe panoramique pendant la conduite.

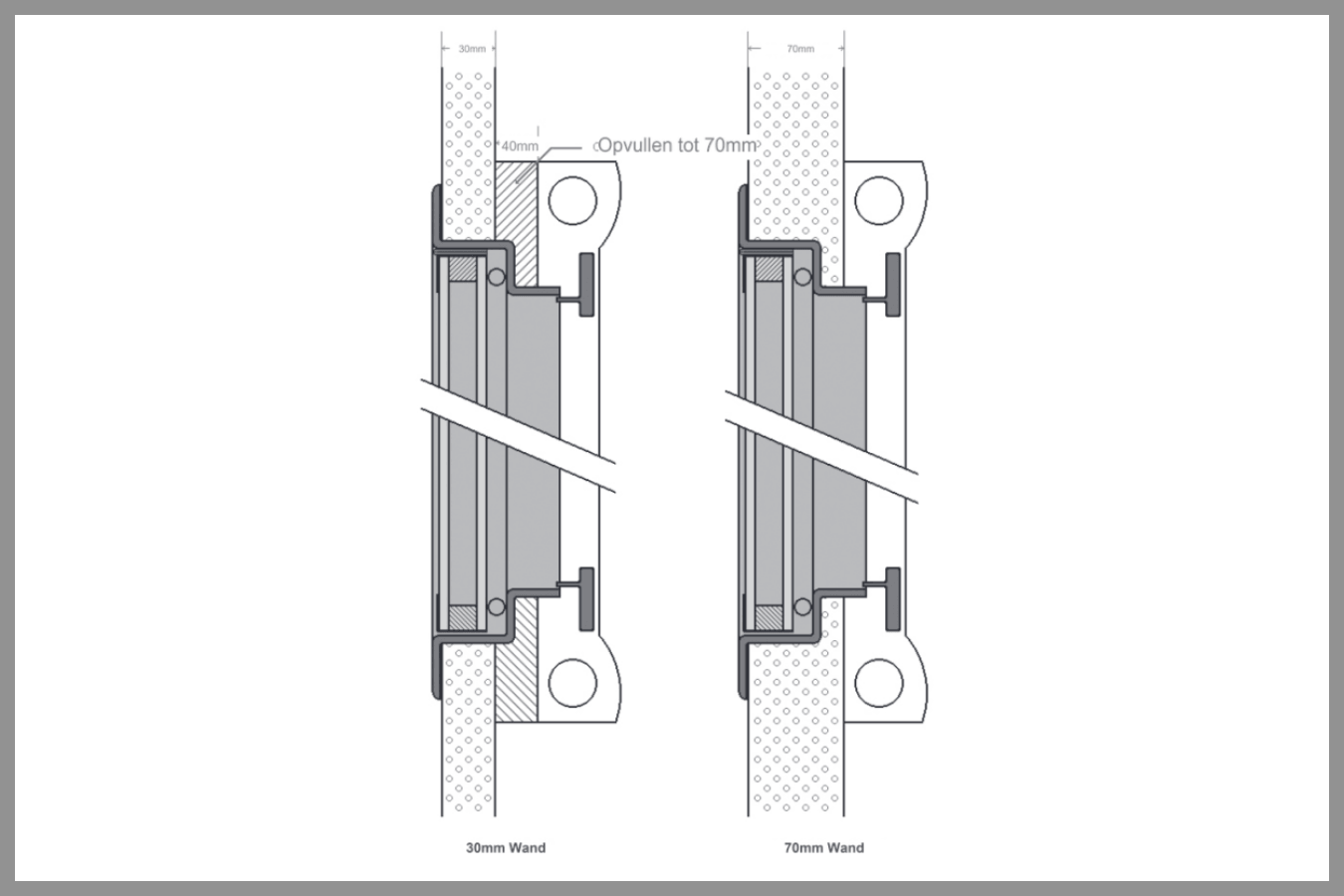

Avant l'installation, vérifiez l'épaisseur de paroi de votre véhicule.

Grâce au système « store combiné », la trappe panoramique Outbound peut être installée sans modification dans un mur d'une épaisseur comprise entre 70 et 85 mm.

Sans store combiné, il peut être utilisé sans modification dans un mur d'une épaisseur comprise entre 85 et 95 mm.
En dessous de l'épaisseur minimale, nous vous demandons de combler et de renforcer le mur à l'aide d'un cadre. Au-delà de l'épaisseur maximale, le cadre ne s'étend pas jusqu'à la face intérieure du mur.

Attention ! Charge maximale : 25 kg ! La partie ouvrante de la trappe panoramique a une capacité de charge maximale de 25 kg. Le dépassement de ce poids peut endommager le produit et entraîner des situations dangereuses. Ne chargez JAMAIS la trappe avec plus de 25 kg.

• Les composants adjacents (pièces de fixation et de renfort), les câbles d'
  et les boîtiers situés à l'intérieur du véhicule ne doivent pas être endommagés
  lors du découpage de l'orifice.
• Il faut disposer d'un espace suffisant pour installer le cadre.
• N'installez le cadre que sur des surfaces planes et ne pliez pas le cadre «
  ».
• Les contraintes de torsion et de traction exercées sur le véhicule peuvent endommager la trappe panoramique
  .
• Vérifiez si les dimensions du produit correspondent à celles indiquées sur le dessin
  .
• Vérifiez le positionnement de la trappe panoramique à l'intérieur et à l'
  à l'extérieur du véhicule.
• Veillez à toujours installer la trappe panoramique avec la charnière vers le haut.

Attention ! Ne retirez PAS les entretoises colorées ! Ces entretoises ont pour but de maintenir un écart uniforme autour du produit, afin de faciliter la pose. Nous vous conseillons de les laisser en place jusqu'à ce que la pose soit entièrement terminée et que la colle ait pris. Un retrait prématuré peut entraîner une déformation du cadre.

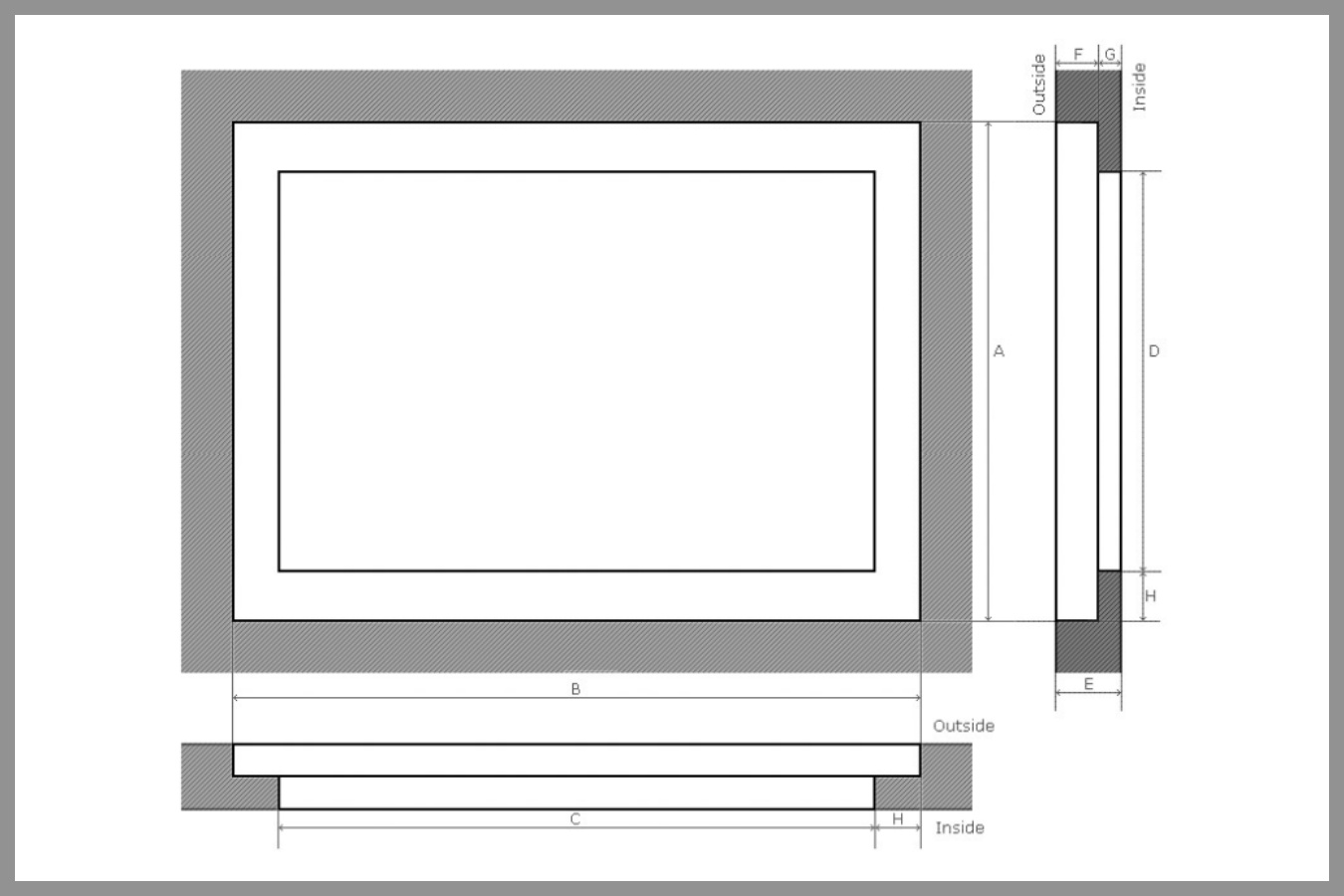

Réalisez la découpe conformément au schéma ci-dessous. Sur le schéma et le diagramme, une marge a déjà été prise en compte pour permettre la pose des produits. Veillez à toujours poser le produit sans le tendre.

E dépend de l'épaisseur de paroi.

Préparation de la surface de pose et du produit :

• Poncez la surface à coller avec du papier de verre, puis nettoyez-la et dégraissez-la.
• Appliquez ensuite l'activateur (ou un produit équivalent) en suivant les instructions du fabricant de la colle.
• L'application d'un apprêt peut s'avérer nécessaire, conformément aux instructions du fabricant de la colle.

Installation de la trappe panoramique :

• Appliquez de la colle sur l'armature.
• Placez l'ossature dans l'ouverture et exercez une pression sur le cadre.
• Déverrouillez la poignée afin qu'il n'y ait aucune tension sur le cadre, n'ouvrez pas la trappe panoramique et laissez les entretoises colorées en place.
• Assurez-vous que le cadre soit parfaitement droit, notamment au niveau de la serrure.
• Vérifiez visuellement que toute la colle a bien été retirée de sous le cadre et que le cadre extérieur est parfaitement en contact avec la surface du mur, sans laisser d'espace.
• Éliminez immédiatement tout excès de colle après la pose.
• N'ouvrez pas le produit et n'utilisez pas de pinces pour fixer le cadre au panneau mural. Le ruban adhésif constitue une bonne alternative.
• Laissez l'adhésif sécher pendant 24 heures.
• Une fois que la colle a pris, vérifiez si le panneau mural est toujours plat et régulier. Un panneau mural qui ne serait pas plat ou droit aurait une incidence sur le fonctionnement et la fermeture de la trappe panoramique.
• Vérifiez le positionnement et la fermeture du cadre. Assurez-vous ensuite que les entretoises colorées sont bien remises en place.
• Fermez la trappe panoramique et assurez-vous que la paroi et le produit sont parfaitement droits et plats, en particulier au niveau de la serrure.
• Finissez la couture intérieure à l'aide d'adhésif.
• Au bout de 24 heures, vous pouvez retirer les entretoises colorées, monter les ressorts à gaz et utiliser le produit.

Vérification finale :

• Une fois l'installation terminée, vérifiez si la trappe panoramique fonctionne correctement.
• Si nécessaire, veuillez indiquer le nouveau poids du véhicule dans les documents du véhicule.

Ouverture et fermeture de la partie fenêtre :

Appuyez sur le bouton situé sur la poignée pour déverrouiller et ouvrir la partie vitrée. Le ou les ressorts à gaz garantissent que la fenêtre reste dans la position souhaitée.

Ouverture de la fenêtre en position d'aération :

Enclenchez l'encoche de la poignée dans la plaque de verrouillage située sur le cadre et assurez-vous que la serrure s'enclenche.

Section « Fermeture de la fenêtre » :

La poignée étant en position ouverte, tirez la fenêtre à fond vers l'intérieur, puis rabattez la poignée jusqu'à ce que vous entendiez un clic.

Ouverture de la trappe :

Poussez la trappe vers l'extérieur pour l'ouvrir. La trappe ne comporte ni poignée ni serrure.

Fermeture de la trappe :

Remettez la trappe en place dans le cadre pour la fermer.

Attention ! N'utilisez pas le ressort à gaz pour fermer la fenêtre, car cela pourrait l'endommager et réduire sa résistance.

• Vérifiez si les dimensions du produit correspondent à celles indiquées sur le dessin
  .
• Retirez les deux caches avant.
• Dévissez la petite vis située au niveau de la molette de tension verte.
• Retirez le rouleau supérieur de la cassette.
• Mettez le store roulant en place sur le cadre et vérifiez l'
  son positionnement.
• Vissez le cadre au mur par le haut à l'aide de 2 vis.
• Rembobinez le rouleau supérieur et remettez-le en place.
• Retirez le rouleau inférieur de la cassette après avoir dévissé la petite vis
  située au niveau du ressort de tension vert.
• Vissez le cadre au mur par le bas à l'aide de 2 vis.
• Rembobinez le rouleau inférieur et remettez-le en place.
• N'oubliez pas de remettre en place la petite vis située au niveau de la molette de tension
  de couleur verte.
• Remettez les deux caches avant en place.
• Vérifiez si le ressort est suffisamment tendu.

Attention ! Le ressort vert est sous tension. Tenez-le fermement. Si celui-ci venait à se détacher de manière inattendue, cela pourrait vous faire mal aux doigts.

Si vous ne parvenez pas à installer correctement la trappe panoramique, adressez-vous à un spécialiste, à un atelier ou contactez Outbound à l'adresse www.outbound.eu.

• Nettoyez le store roulant avec de l'eau et du savon doux.
• Les caissons supérieur et inférieur du store sont faciles à nettoyer grâce au système d'encliquetage. Tirez les housses vers vous, puis remettez-les en place de la même manière et dans la même position.
• Nous vous recommandons de lubrifier les rails latéraux à l'aide des brosses et d'un spray à base de silicone. Cela ne tache pas le tissu.
• Vous pouvez régler la tension du store roulant en tournant la molette verte située derrière les caissons, en haut et en bas du store.
• Appliquez du talc sur le joint en caoutchouc ; cela permet de prolonger la durée de vie du caoutchouc.
• Pour nettoyer le ressort à gaz et préserver sa durée de vie, veuillez le nettoyer uniquement à l'aide d'un chiffon sec. Les produits chimiques et autres produits d'entretien peuvent endommager le ressort à gaz, ce qui peut entraîner une perte totale de son efficacité.

Si la trappe panoramique est défectueuse, veuillez contacter votre point de vente dans votre pays ou envoyer un e-mail à info@outbound.eu.

Vous pouvez également consulter nos conditions générales sur notre site web.

Adresse : Zandhoek 7a, 5427 PJ, Boekel, Pays-Bas

Téléphone : +31 (0)492 76 00 34

E-mail : info@outbound.eu
